导热绝缘片全解析：原理、种类、应用及市场前景 | 电子散热技术指南

你有没有想过，为什么大功率电源模块能够安全运行而不会过热？或者电动汽车的功率控制系统如何在高压环境下保持稳定？这些工业级电子设备背后，往往有一个不起眼却至关重要的组件——导热绝缘片。

一、导热绝缘片的概念

导热绝缘片是功率电子领域中的"隐形卫士"，它由硅胶、玻璃纤维或聚酰亚胺薄膜等材料制成，通过涂布、流延等工艺加工成片状。这种材料最大的特点就是能够同时满足两个看似矛盾的需求：导热与绝缘。它既能帮助功率半导体器件如IGBT、MOS管等散热，又能提供必要的电气隔离，防止高电压击穿对系统造成伤害。

二、工作原理：矛盾中的平衡艺术

想象一下，当功率模块或工业控制系统全负荷运转时，半导体元件的温度很快就会飙升。如果没有适当的散热，这些元件不仅会降低性能，甚至可能因过热而损坏。

导热绝缘片就像是功率元件与散热器之间的"翻译官"：

• 一方面，它通过优异的导热性能，快速将功率半导体产生的热量传导到散热器
• 另一方面，它凭借出色的绝缘特性，阻断高电压通过，保护系统免受电气故障

当导热绝缘片被夹在热源和散热组件之间时，它能填充接触面的微小空隙，减少接触热阻，显著提高散热效率，同时确保电气安全。这种"导热又绝缘"的特性，解决了电子设备设计中的一个关键难题。

三、常见种类：各有所长

聚酰亚胺薄膜导热绝缘片

这种导热绝缘片以聚酰亚胺（俗称"PI膜"）为基材，与导热硅橡胶复合而成。它就像电子设备中的"硬汉"，能在极端环境中稳定工作：

•  宽广的工作温度范围：-60℃至180℃
• 超强绝缘能力：击穿电压高达6.0kV
• 出色的可加工性：易于模切和安装
•  超长寿命：优异的耐候性和抗辐射能力

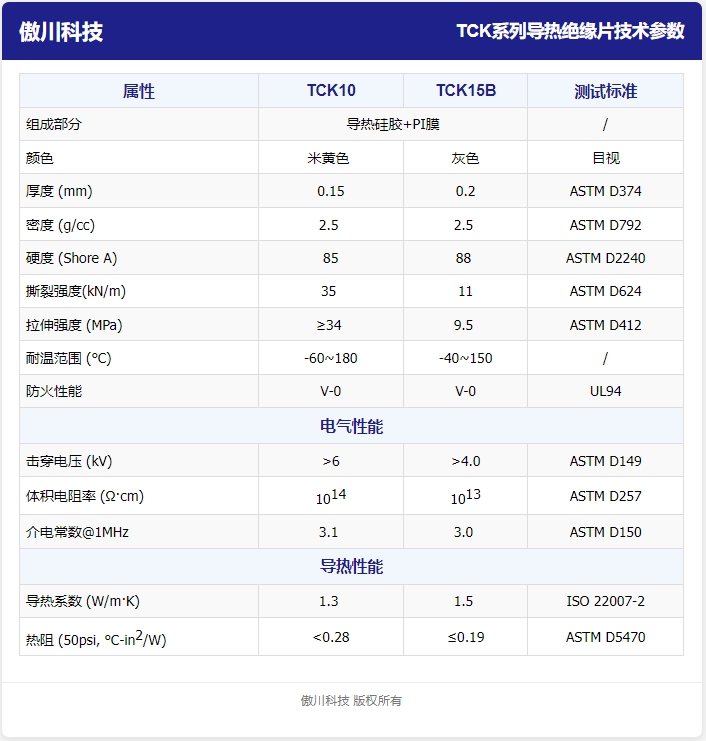

这种材料特别适合用于对绝缘性能和温度稳定性要求较高的场合，比如高端服务器、医疗设备等。在这方面，傲川科技的TCK系列PI膜导热绝缘片，便是专为高性能应用量身定制。通过独特的工艺处理，傲川科技的TCK系列PI 导热绝缘片提供了卓越的导热性能和电气绝缘能力，广泛应用于各种高要求的功率电子设备中，确保它们在严苛条件下依旧能够稳定运行。

玻璃纤维导热绝缘片

玻璃纤维导热绝缘片则像是电子设备中的"坚韧战士"，它以玻璃纤维为基材，结合导热硅橡胶制造：

•  机械强度高：抗撕裂、抗穿刺
•  良好的电介质强度：确保电气安全
•  适应性强：温度范围-60℃至200℃
•  性价比高：在满足基本需求的场景中广受欢迎

这种材料通常应用于对成本较为敏感但又需要可靠性能的产品中，如家用电器、普通电源模块等。傲川科技的TC系列玻璃纤维导热绝缘片，以其卓越的性价比成为市场上的热门选择。通过优质玻璃纤维和导热硅橡胶的复合，这款材料不仅具有出色的机械强度，还具备优良的电气隔离性能，广泛应用于中高功率电源、电动工具等设备，为各种工业设备和家电产品提供有效的散热和电气保护。

四、应用领域：无处不在的热管理专家

随着电力电子技术的飞速发展，功率器件的功率密度越来越高，这使得导热绝缘片的应用变得愈发重要。它们就像工业电子设备中的"无名英雄"，默默工作在以下领域：

• LED照明：在高功率LED照明系统中，导热绝缘片帮助发光元件有效散热，不仅延长使用寿命，还能保持稳定的光通量输出。
• 电源模块：在大功率开关电源、工业电源和逆变器中，导热绝缘片在功率器件与散热器之间搭建"安全桥梁"，既保证热量快速传导，又防止高压击穿。
• 半导体设备：在IGBT、MOS管等高功率半导体器件中，导热绝缘片的存在让这些"电子大功率选手"能够全力发挥而不必担心过热问题。
• 汽车电子：电动汽车的电池管理系统（BMS）和动力控制系统中，导热绝缘片在保证电气安全的同时，有效管理功率元件温度，提高系统可靠性。
• 高端功率设备：在大功率变频器、UPS电源、服务器电源等设备中，导热绝缘片是确保这些设备长期稳定工作的关键组件，防止功率元件过热失效。

工业控制系统：在需要长时间稳定工作的工业控制设备中，导热绝缘片的可靠性尤为重要，它确保设备不会因过热而出现故障，间接保障生产安全。

五、与其他导热材料的对比：各显神通

市场上存在多种导热材料，它们各有所长，适用于不同场景：

• 导热绝缘片 VS 导热硅胶片:导热硅胶片就像是"专业运动员"，在导热方面表现优异，但绝缘性能相对较弱。而导热绝缘片则是"全能选手"，能在导热和绝缘两方面取得平衡。当你的设备既需要散热又要求电气隔离时，导热绝缘片无疑是更明智的选择。
• 导热绝缘片 VS 导热相变材料:导热相变材料就像是"温度调节专家"，在温度变化时能够通过相变吸收大量热量。它们在处理瞬时高温方面表现出色，但不像导热绝缘片那样注重电气隔离。如果你的应用场景需要长期稳定工作并确保电气安全，导热绝缘片会是更合适的选择。

六、生产工艺：匠心独运

制作一片高质量的导热绝缘片，就像烹饪一道精致的菜肴，需要严格的工序和精湛的技艺。通常包括以下几个步骤：

1. 原材料选择：挑选优质的基材（如硅胶、聚酰亚胺薄膜）
2. 配方调制：根据不同应用需求，调整导热填料的种类和比例
3. 涂布/流延：将材料均匀涂覆或流延到基材上
4. 固化处理：通过热处理等方式使材料固化
5. 模切成型：根据实际需要裁剪成各种尺寸和形状

每一道工序都会影响最终产品的性能，只有精益求精的生产工艺，才能确保导热绝缘片在实际应用中发挥最佳效果。

七、市场前景与发展趋势：蓬勃向上

随着可再生能源、电气化交通和工业自动化的蓬勃发展，功率电子设备的应用范围和功率密度不断提高，导热绝缘片的市场需求呈现出强劲的增长势头。特别是在以下几个领域：

• 可再生能源：光伏逆变器、风电变流器等设备对导热绝缘材料提出了更高要求
• 新能源汽车：电动汽车的功率转换系统和电机驱动器需要可靠的热管理和绝缘保护
• 工业自动化：高功率驱动器和控制系统对散热效率有极高需求
• 电网设备：智能电网中的功率控制设备需要更优秀的导热绝缘解决方案

未来，随着功率半导体技术的不断进步，如第三代半导体SiC（碳化硅）和GaN（氮化镓）的广泛应用，导热绝缘片将面临更高的耐温和导热性能要求，市场将保持稳健增长，成为功率电子热管理领域的重要一环。

八、环保特性：绿色科技的代表

在全球日益重视环保的今天，导热绝缘片的环保性能也受到越来越多的关注：

• 符合RoHS标准：不含铅、汞、镉等有害重金属
• 无卤设计：部分产品采用无卤素设计，减少对环境的污染
• 可回收性：研发更易回收的材料成为行业发展方向

随着环保法规的日益严格，更加绿色环保的导热绝缘片将成为市场的主流选择，推动整个电子产业向更加可持续的方向发展。

九、总结

导热绝缘片就像是功率电子设备中的"无名英雄"，它虽然不起眼，却在现代工业和能源技术中扮演着至关重要的角色。通过独特的导热与绝缘双重特性，它有效解决了功率半导体器件面临的散热和电气安全挑战，让这些设备能够更加稳定、高效地运行。

随着技术的不断进步，导热绝缘片也在不断创新和发展，为未来更加高效、可靠的功率电子系统提供坚实保障。在选择导热绝缘片时，根据具体应用需求选择合适的类型，不仅能够提高设备性能，还能延长使用寿命，降低系统故障率。
